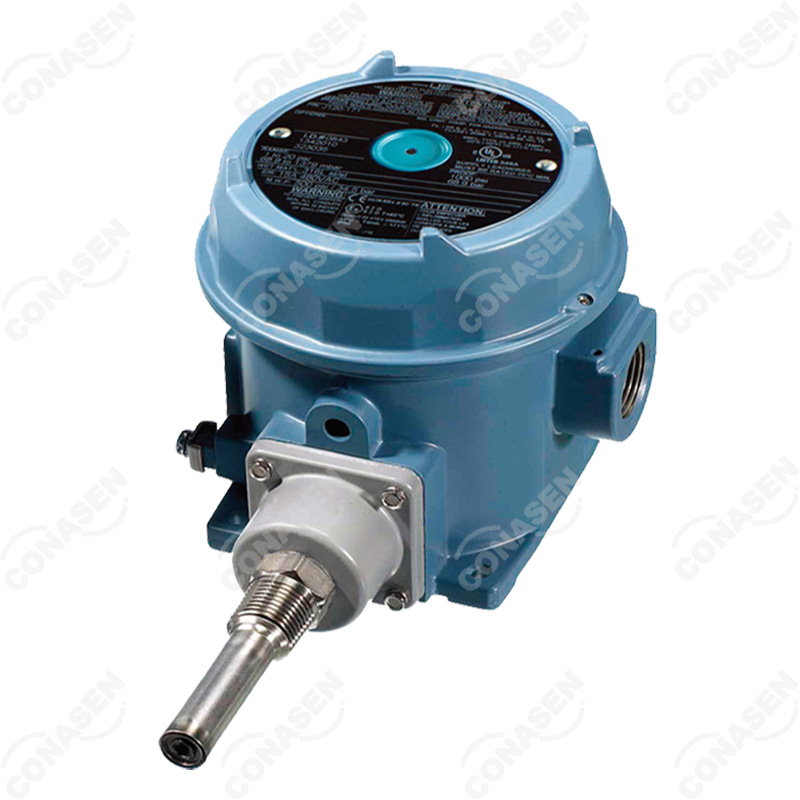

120系列防爆温度开关

产品介绍

美国UE温度开关120系列危险区域安装的防爆温度开关,是单刀双掷和双刀双掷及全密封型防爆温度开关、可调节死区、外部手动复位,适用于腐蚀性介质的Hastelloy., Monel.及传感器材料,此防爆温度开关可根据客户要求选择毛细管长度及铠装不锈钢或Teflon®涂层,以保护防爆温度开关毛细管及温包。


技术参数

储存温度:-54 to 71℃

环境温度:-50 to 71 ℃ ;E121 和E122 型,漂移值小于2%

重复性 :型号B、C 和F:为可调范围的±1%

               型号E:为可调范围的±2%

抗冲击   :经10 毫秒、15G 冲击实验后,可重现设定点

抗振动   :经2.5G、5—500Hz 振动实验后,可重现设定点

外壳      :铝合金压铸壳体(Max.0.4% 铜);环氧树脂涂层;

               垫圈密封;铝合金铭牌

外壳等级:为4X。 Class I, Division 1 的开关外壳等级为7;

               ClassII, Division 1 开关外壳等级为9。IP66。

开关输出:一个或两个单刀双掷(SPDT)输出;只有822E 这个型

               号它的2 号开关只可以设定在1 号开关下25% 范围内,

               其他型号的双开关可在调整范围内进行100% 分别设定。

               温度开关可接成“常开型”或“常闭型”。

额定值 :触点电气额定值为15A 125/250/480 VAC(标准),

               电器开关不用于直流电源形式。

电气接口:B,E 型有一个3/4"NPT;

               C,F,820E,822E型有两个3/4"NPT E/C;标准接线端子

温度组件:温包及毛细管:标准6 英尺,304 不锈钢材质;

               插入杆,镀镍黄铜(标准);可选316L 不锈钢材质。

               填充,1BS 型:充填溶剂;2BS-8BS:充填无毒油

温度死区:F120,820E,822E 型:典型值为1%;

               B/C/E-121 和122 型:在实验室条件下,典型值为设定

               点范围的2%

温度指示:820E 型,822E 型,指示精度为全量程的1%

重量  :3—8 磅


产品特点

●Class I, Divisions 1 & 2, Groups B, C & D; Class II, Divisions 1 & 2, Groups E, F & G; Class III系列

●满足欧洲ATEX标准及中国CQST(GB3836)标准

●双向电器接口为接线安装提供方便

●可选择1个单刀双掷(SPDT)或2个SPDT输出

●盒盖有锁紧功能

●不同类型传感组件可供选择,包括焊接不锈钢膜片及波纹管

●平面安装卫生级的传感组件

●有外部可调和内部可调式开关

●有专为泵类设计的死区可调开关

●热跟踪式和防冻保护的温度自调节的开关
